WD1002-05/HDO SCSI Winchester / Floppy-Diskcontroller
CPU-Boards
:
Sun-Sparc-
MBUS-Mainboard
, Herst.
Twinhead (TS2)

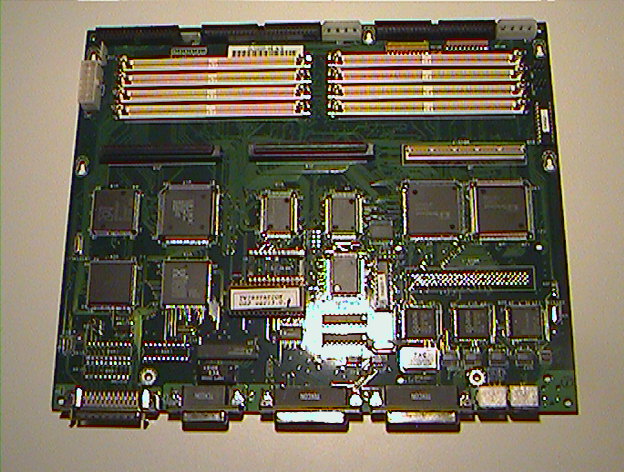

Modelname MB10
Steckplätze: 2 x SBUS, 1 x MBUS ; PS2-RAM ( 8 x PS2-Steckplätze f. RAM-SIMM- bestückung )
Eth/10Base2 (Eth:AUI), SCSI-2, 2*RS232/423 ,Centronics Parallel Port
< Emulex 2400108 (SCSI), 2* Z85C3008VSC ( SCC's ), AM 79C30 ,Intel 82077, PROM TP001-1 TP002 20pol. MMI ; EPROM Ver. 3.0.1 , AM7990 ( LAN ) , AM 7992 >
(1/4"CartridgeTape/Twinhead w. OS)
(vergleichbar mit SS10-MB )
VME-Boards
:
Electronic Modular Systems GmbH , Berlin ( 1984 - ~ 1990 )

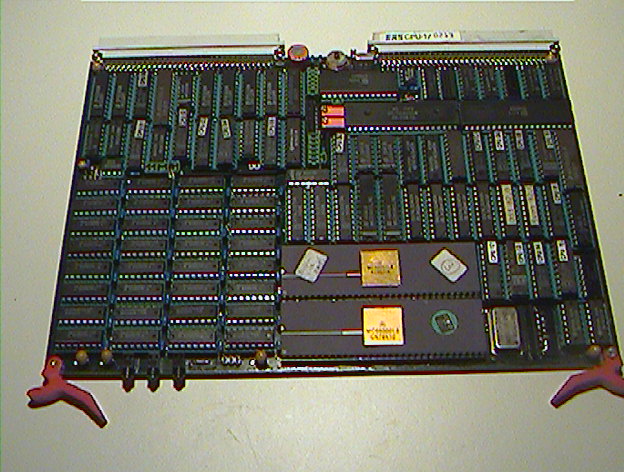

VME-EMS1-CPU68k
( +UNIX-Tape )
=> Block-Diagramm
68000-8 , 68451 MMU (Paging/Segmentation),
256Kbyte RAM ( auf 16 MByte erweiterbar : siehe Anleitung / Prj. , Erweiterungskit 4 Stck. 4MB x8 SIMM
FDC: WD1791, EPP + IO: VIA 6522 , RS232: SCC 6551
OS&Drv.: UNIX Sys. III & andere ( siehe Anleitung /Prj.)

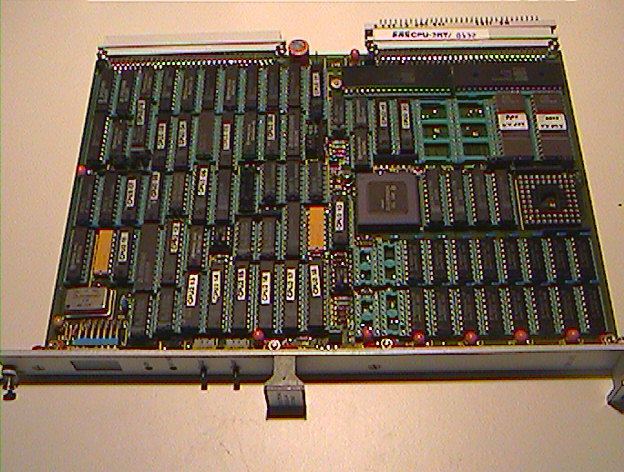

VME-EMS-CPU2RT
68000-12.5 , DMAC 68450 ( beiliegend /deshalb nicht auf Abbild. !)
128/512 kByte Dual Ported RAM
Z8530 (2 x Serial I/O )
Z8536 (Parallel I/O + 16bit Timer )
2 Eproms ( -128 Kbyte) , 2 EEPROM / SRAM-Sockel

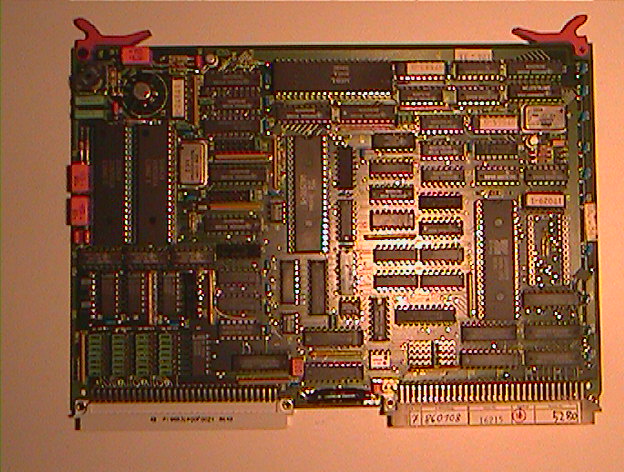

Z80 Board

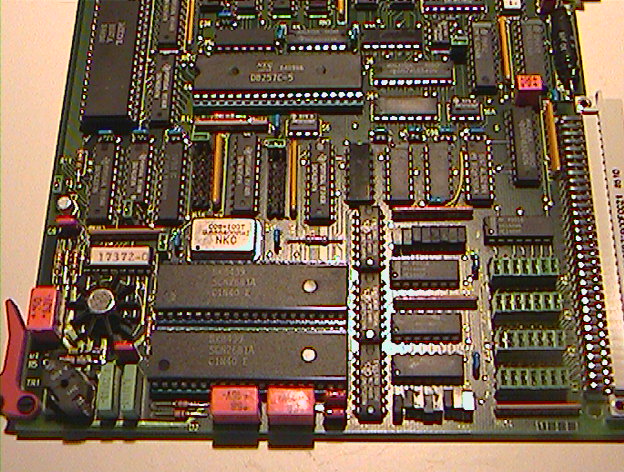

( Zilog Z80A / Z8400APS , 12.121 QO. , 2* SCN2681A , 3.686400 QO., Nec D 8257C-5 , MEDL 8807A )
alle LSI auf gedrehten Sockeln
Perstore ISA-Slot RLL-HDC
WD1002-05/HDO SCSI Winchester / Floppy-Diskcontroller
